Experimentación Unidad III

Vídeos de ensayos definitivos con flujos ascendentes (térmicas) y flujos descendentes


                                           Ensayo Experimentales

                                                          Ensayo experimental simultaneo

Fotograma

Fotograma descriptivo y analitico

Ensayo

Vídeo con otro ensayo pero cambiando la posición de la fuente de calor

Ensayo Cámara de convección

Aquí otro ensayo, pero esta vez guiándonos en el protocolo entregado

Proceso de configuración del artefacto

Hace unos días comenzamos con la unidad tres Temple, la etapa en la que nos encontramos es la de experimentación, por lo que con mi grupo, hace unos días nos decidimos por buscar una configuración del artefacto que nos permita analizar el fenómeno de convección en su totalidad, para eso decidimos que el artefacto debía contar con distintas distancias entre los niveles, para lograr ver como es el comportamiento del flujo en los lugares estrechos y amplios, y ademas debía contar con distintos niveles de apertura para analizar el flujo a la hora de pasa de un nivel a otro.

Comienzo de tercera unidad: Temple

Terminando con la entrega de proyección del flujo de viento, comenzamos hace unos días con la nueva unidad que se denominara Temple, tiene que ver con el comportamiento del calor a través de la convección, en determinadas espacialidades.

Esta primera etapa de la unidad tiene que ver con la experimentación, así que haremos análisis sobre este fenómeno, y formularemos hipótesis del comportamiento del calor dentro de espacialidades que crearemos,
construiremos un escenario que nos permita captar de mejor manera el comportamiento del calor.

El siguiente vídeo mostrara el primer ensayo de experimentación ( no definitivo)

Vídeo Flujo de aire en el túnel de viento

Flujo de viento Sección horizontal y Vertical

Vídeo

Flujo de Viento en secciones del artefacto

• Fotos:

Túnel de viento :

• Sección Vertical

• Sección Horizontal

Flow Design

• Sección Vertical

•  Sección Horizontal

Nanoproyecto

Definir geometrificamente un artefacto con el fin de acoger el viento y utilizarlo para refrescar a las personas el lugar de emplazamiento es en algún sector dentro del Parque de las esculturas, con mi grupo de trabajo fuimos a explorar con el fin de poder escoger algún lugar adecuado para el encargo.

Lamina segunda etapa, Unidad 2

Decisión de emplazamiento

Luego de haber ido a explorar por primera vez el cerro, tuvimos que ir varias veces para elegir un sector en especifico, con motivo de refrescar a las personas que visitan en cerro con frecuencia, por mi parte mi primera opción fue emplazar el artefacto en la ladera norte de la calle Pedro Bannen, pero habría un problema, que en esa ladera no se conservaría la cualidad mas característica de mi anterior artefacto, y por esta situación decidí cambian el emplazamiento, a la ladera Sur para poder conservar la cualidad.

La dirección del viento es de Suroeste a Noreste, como el aire bordea el cerro, el viento entraría a mi artefacto desde el oeste, ahora les dejo algunas imágenes del primer intento de emplazamiento, el emplazamiento definitivo e imágenes del sector.

Exploración: Cerro San Cristóbal

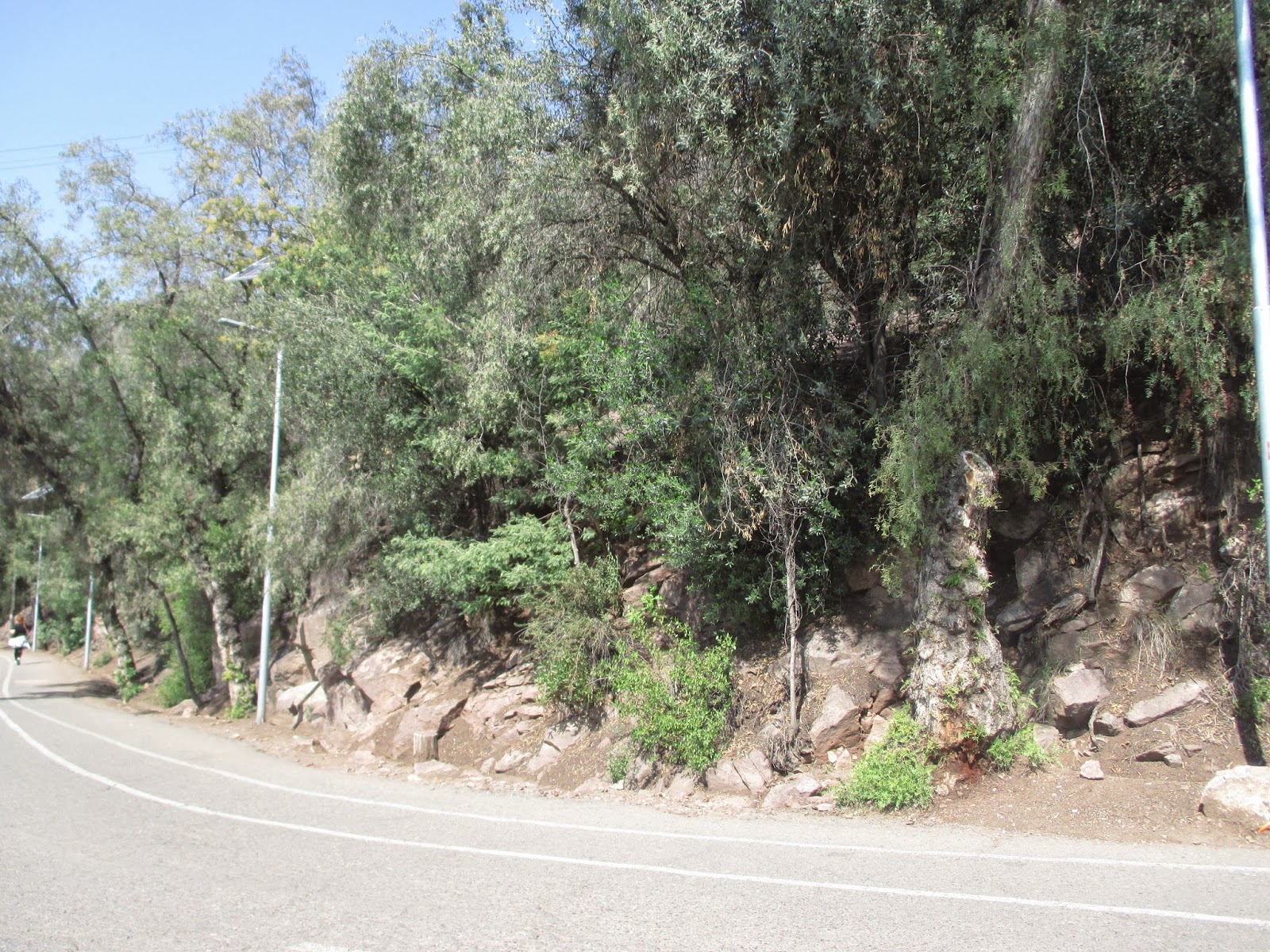

Hace varias semanas, teníamos la tarea de emplazar un nuevo proyecto en el cerro san cristóbal, con mas especificación, en algún ladera de las calles Manuel Mackenna o Pedro Bannen, con mi compañero fuimos a explorar el lugar y a tomar fotos de los sectores que nos parecieron interesantes para emplazar el proyecto.
